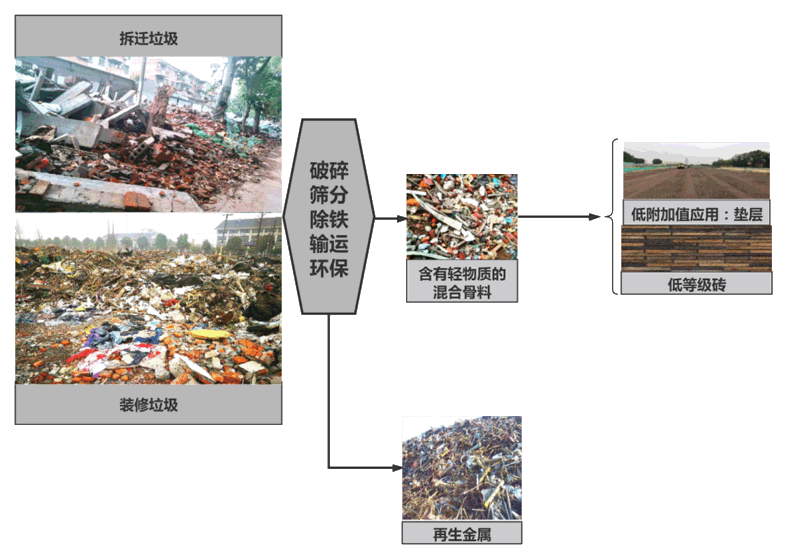

骨料对再生透水砖性能影响

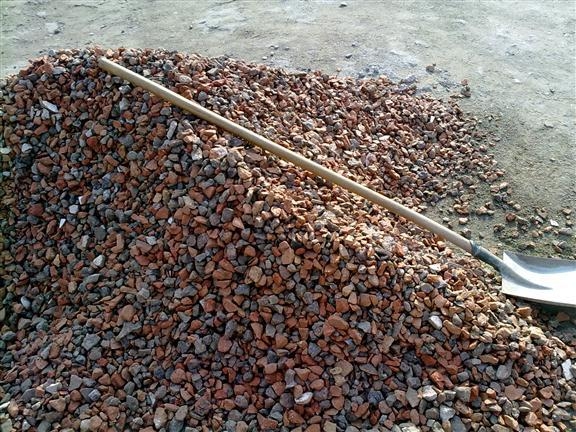

影响透水砖最重要的因素是骨料粒径大小，而影响孔隙率的主要因素是集灰比，这说明：

1.总孔隙率不能完全反映透水砖的透水性能而是由很多因素共同决定的。

2.影响透水性能的主要因素是骨料粒径的大小，粒径的大小不仅影响着孔隙率，而且影响着孔隙的大小、结果和分布，进而影响透水砖的透水性能。

粒径对透水砖透水系数影响最大，随着骨料粒径的增大，透水砖的透水系数也随着增大。产生这种现象的原因是：集料粒径越大，单位体积内颗粒的比表面积减小，颗粒间的接触点减少，孔径相应增大，因而透水砖的透水性能增强。影响透水性能的次要因素是集灰比，集灰比越小透水性能越差。集灰比的大小反映水泥等胶凝材料的用量，集灰比越小则水泥等胶凝材料的用量就越大，水泥浆体相对越多，当水泥浆用量增大时，由于其填充了集料间的孔隙，使得能有助于透水砖透水性能的连通孔隙数量减少，从而导致透水砖的透水性能降低。水灰比也对透水性能产生一定影响，当水灰比越大时，透水砖的孔隙率和透水系数也就越大。根据普通混凝土理论，当水灰比越大时，混凝土的孔结构增多，就这点而言，透水砖和普通混凝土有相似之处。外掺料硅粉对透水砖的透水性能也能产生影响，但从正交数据表可以看出，外掺料对透水性能的影响是有限的。这是因为硅粉对透水砖的影响主要是改变其微观结构，而在衡量透水砖透水性能时，微观结构的改变对其影响不大。

相同或相近孔隙率的试件，透水系数却有较大的差异，这点说明对于孔隙率相同的试件，由于其内部孔隙的分布和孔径大小的不同，其透水性也就有所不同，而且，当透水砖中平均孔径越大时，其对流体的粘附性就不明显，导致所测透水砖的透水系数偏大，反之就偏小。另外，孔隙率相同的试件，连通孔隙的走向分布不同，其透水性能也会有所不同，如果连通孔隙纵向走向越多，则透水性能就越好；如果其中的孔隙大部分是横向走向，则透水性能就越差。
